KOMPETENSI DASAR 4

TROUBLESHOOTING LAPISAN TRANSPORTASI JARINGAN LAN

A.    Protokol Pengguna Datagram (UDP)

UDP ( User Datagram Protocol )adalah transport layer yang tidak andal ( unreliable ), connectionless dan merupakan kebalikan dari transport layer TCP.  (RIAN, 2013) Fungsi UDP memberikan pelanggan sebuah transfer data yang tidak dapat diandalkan di mana ketika proses mengirim  pesan dalam bentuk datagram, dan protokol UDP tidak memberikan jaminan penyampaian pesan tertentu / datagram ke soket (end node) pada sistem penerima. Struktur Data Gram Protokol UDP delapan (8) byte datagram Pertama berisi informasi header dan byte tersisa berisi data pesan.  datagram header UDP terdiri dari empat (4) bidang dengan masing-masing memiliki ukuran yang sama dengan dua byte:

a.      Nomor port sumber

b.      Nomor port tujuan

c.       ukuran Datagram

d.      Checksum

B.    Transport Protokol Kontrol (TCP)

TCP/IP (singkatan dari Transmission Control Protocol/Internet Protocol) adalah standar komunikasi data yang digunakan oleh komunitas internet dalam proses tukar-menukar data dari satu komputer ke komputer lain di dalam jaringan Internet. Protokol ini tidaklah dapat berdiri sendiri, karena memang protokol ini berupa kumpulan protokol (protocol suite). Protokol ini juga merupakan protokol yang paling banyak digunakan saat ini. Data tersebut diimplementasikan dalam bentuk perangkat lunak (software) di sistem operasi. Istilah yang diberikan kepada perangkat lunak ini adalah TCP/IP stack

Protokol TCP/IP dikembangkan pada akhir dekade 1970-an hingga awal 1980-an sebagai sebuah protokol standar untuk menghubungkan komputer-komputer dan jaringan untuk membentuk sebuah jaringan yang luas (WAN). TCP/IP merupakan sebuah standar jaringan terbuka yang bersifat independen terhadap mekanisme transport jaringan fisik yang digunakan, sehingga dapat digunakan di mana saja. Protokol ini menggunakan skema pengalamatan yang sederhana yang disebut sebagai alamat IP (IP Address) yang mengizinkan hingga beberapa ratus juta komputer untuk dapat saling berhubungan satu sama lainnya di Internet. Protokol ini juga bersifat routable yang berarti protokol ini cocok untuk menghubungkan sistem-sistem berbeda (seperti Microsoft Windows dan keluarga UNIX) untuk membentuk jaringan yang heterogen.

Protokol TCP/IP selalu berevolusi seiring dengan waktu, mengingat semakin banyaknya kebutuhan terhadap jaringan komputer dan Internet. Pengembangan ini dilakukan oleh beberapa badan, seperti halnya Internet Society (ISOC), Internet Architecture Board (IAB), dan Internet Engineering Task Force (IETF). Macam-macam protokol yang berjalan di atas TCP/IP, skema pengalamatan, dan konsep TCP/IP didefinisikan dalam dokumen yang disebut sebagai Request for Comments (RFC) yang dikeluarkan oleh IETF.

TCP/IP pun mempunyai beberapa layer, layer-layer itu adalah :

·         IP (internet protocol) yang berperan dalam pentransmisian paket data dari node ke node. IP mendahului setiap paket data berdasarkan 4 byte (untuk versi IPv4) alamat tujuan (nomor IP). Internet authorities menciptakan range angka untuk organisasi yang berbeda. Organisasi menciptakan grup dengan nomornya untuk departemen. IP bekerja pada mesin gateaway yang memindahkan data dari departemen ke organisasi kemudian ke region dan kemudian ke seluruh dunia.

·         TCP (transmission transfer protocol) berperan didalam memperbaiki pengiriman data yang benar dari suatu klien ke server. Data dapat hilang di tengah-tengah jaringan. TCP dapat mendeteksi error atau data yang hilang dan kemudian melakukan transmisi ulang sampai data diterima dengan benar dan lengkap.

·         Sockets yaitu merupakan nama yang diberikan kepada subrutin paket yang menyediakan akses ke TCP/IP pada kebanyakan sistem.

C.     Header TCP

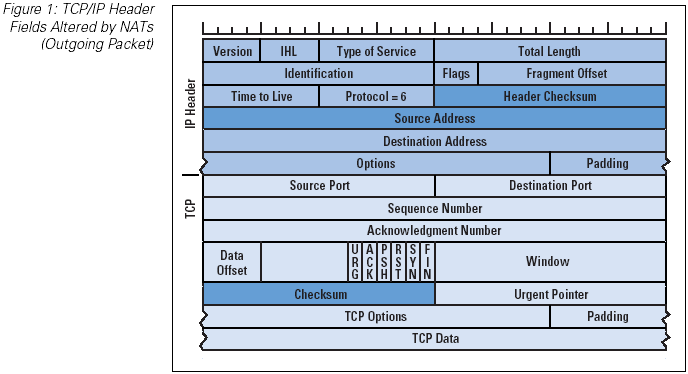

Sebuah segmen TCP terdiri atas sebuah header dan segmen data (payload), yang dienkapsulasi dengan menggunakan header IP dari protokol IP. Ukuran dari header TCP adalah bervariasi, yang terdiri atas beberapa field yang ditunjukkan dalam gambar dan tabel berikut. Ukuran TCP header paling kecil (ketika tidak ada tambahan opsi TCP) adalah 20 byte. Format header TCP, dilengkapi dengan ukuran setiapfield-nya

D.    Transport Komponen Lapisan Protokol Inti Netware (NCP)

NCP (NetWare Core Protocol) adalah sebuah protokol jaringan yang digunakan dalam beberapa produk dari Novell, Inc Hal ini biasanya berhubungan dengan sistem operasi NetWare, tetapi bagian dalamnya telah diimplementasikan pada platform lain seperti Linux, Windows NT dan berbagai rasa dari Unix. Hal ini digunakan untuk mengakses file, cetak, direktori, sinkronisasi jam, pesan, perintah eksekusi remote dan fungsi jaringan layanan lainnya. Novell eDirectory menggunakan NCP untuk perubahan data sinkronisasi antara server di pohon layanan direktori.
